ERD Plus

Modelagem de Banco de Dados.

• ERDPlus é uma ferramenta de modelagem de banco de dados baseada na web que permite criar de forma rápida e fácil.
• Diagramas de relacionamento de entidades (ERDs).

• Esquemas relacionais (diagramas relacionais).

• Esquemas em estrela (modelos dimensionais).
• Converter automaticamente diagramas ER em esquemas relacionais.

• Exportar SQL.

• Exportar diagramas como PNG.

• Salve diagramas com segurança em nosso servidor.


Instruções SQL DDL.

• Exportar SQL padrão.
• Gerar SQL a partir de Esquemas Relacionais e Esquemas Star.
• Selecione a partir de tipos e tamanhos de dados comuns.
• Funciona com a maioria das ferramentas RDBMS contemporâneas, incluindo Oracle, MySQL, Microsoft SQL Server, PostgresSQL, Teradata, IBM DB2, Microsoft Access e outros.

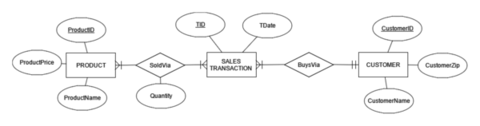

ERDPlus permite desenhar componentes ERD padrão:

• Entidades.
• Atributos.
• Relacionamentos.

A notação suporta o desenho de entidades regulares e fracas, vários tipos de atributos (regulares, únicos, multivalorados, derivados, compostos e opcionais) e todas as restrições de cardinalidade possíveis de relacionamentos (obrigatório-muitos, opcional-muitos, obrigatório-um e opcional-um).

ERDPlus permite desenhar componentes do Esquema Relacional padrão:

• Tabelas (relações).
• Colunas da tabela (incluindo chaves primárias e estrangeiras).
• Linhas de restrição de integridade referencial (apontando de uma chave estrangeira para a chave primária a que se refere).

A ferramenta suporta a criação rápida de chaves estrangeiras e linhas de integridade referencial por ações simples de clique, ponto e conexão. Isso simplifica e acelera o processo de criação de esquemas relacionais.

Converter diagramas ER.

ERDPlus permite a conversão automática de diagramas ER em esquemas relacionais com um clique de um botão. Isso acelera enormemente o processo de criação de um Esquema Relacional baseado em um Diagrama ER.

ERDPlus permite desenhar componentes do Star Schema:

• Tabelas de fatos (fatos).
• Tabelas de dimensão (dimensões).

A notação distingue as tabelas de fatos das tabelas de dimensão usando um quadro mais espesso em torno das tabelas de fatos. Isso torna os diagramas de esquema em estrela mais fáceis de interpretar. Tal como acontece com os esquemas relacionais, a ferramenta suporta a criação rápida de chaves estrangeiras e linhas de integridade referencial por ações simples de clique-ponto-conexão. Isso simplifica e acelera o processo de criação de esquemas em estrela.
